芬尼全热回收三联供机组为什么能与众不同?
时间:  2018-05-17 来源:  杭州明莱能源科技有限公司

为什么在其它品牌的三联供机组频繁出问题的时候,芬尼冷暖模块机配合全热回收三联机的系统能安全运行十多年,并逐步在暖通市上鹤立鸡群?

在能耗资源和投资竞争日趋紧张的条件下,近10年空气能厂家陆续在研发热回收功能,芬尼在12年前已推出热回收机型并在市场上广泛运用。

2006年杭州灵隐寺宾馆安装的热回收热泵和冷暖模块热泵,目前依然运行良好,笔者半个月之前刚去回访过客户。为什么在其它品牌的三联供机组频繁出问题的时候,

芬尼冷暖模块机配合全热回收三联机的系统能安全运行十多年,并逐步在暖通市上鹤立鸡群?

一、芬尼冷暖机运行模式解读

1、夏季 冷暖模块机启动制冷模式,全热回收机组也叫三联供机组启动制冷+全热回收模式:实现房间制冷,同时全热回收提供免费热水;夏季优先运行全热回收机制冷,

同时制取“零成本”生活热水,冷凝温度随着制取生活热水温度的上升而上升,直至65度,生活热水达到50度;当生活热水达到需求的量和温度后,机组就自动停止制取热水,

即停止热回收状态,直接切换入制冷模式,冷凝温度自然降低。

2、冬季 模块机组启动采暖模式,全热回收机组也叫三联供机组启动热泵热水模式,生活热水够了转换成采暖热水模式:模块机组运行制热模式,实现房间采暖;

同时全热回收制取生活热水。

3、过渡季节  全热回收机组也叫三联供机组启动热泵热水模式制取生活热水;

二、全热回收机组系统运行原理

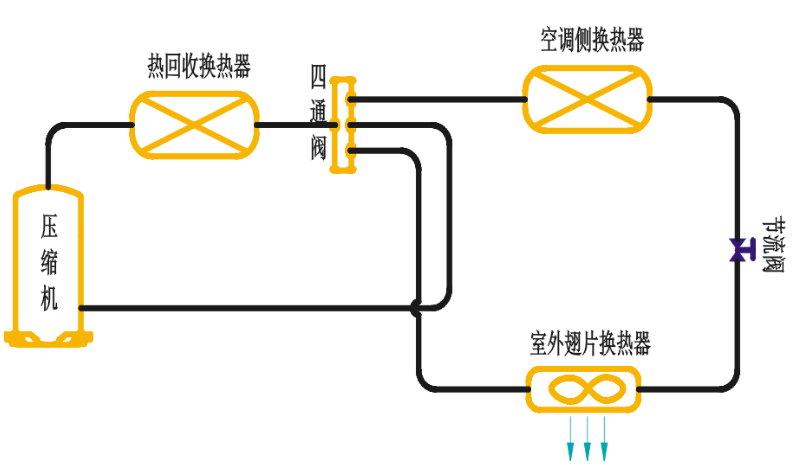

1、传统热回收系统图(只有一个四通阀)

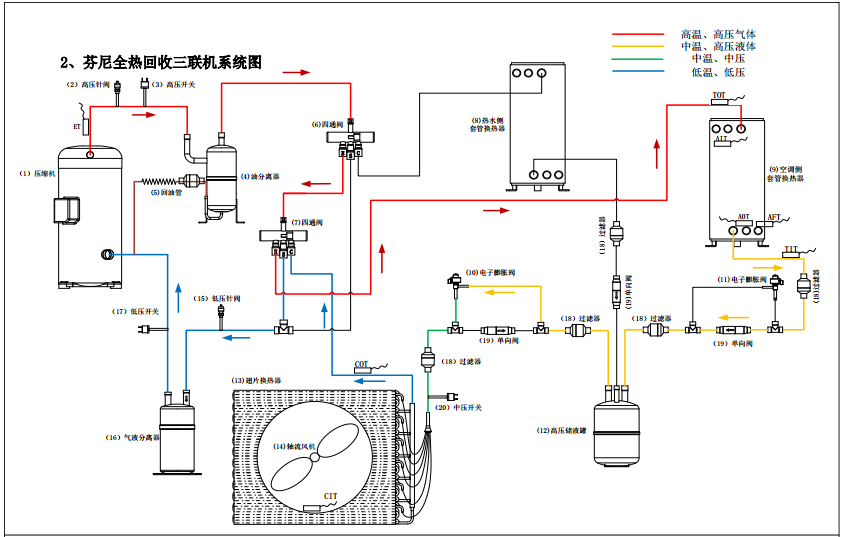

2、芬尼全热回收三联机系统图

(图注:通过两个四通阀的组合切换,可以使三组换热器两两切换为蒸发器或冷凝器)


三、四种工作模式分析

①热水模式:压缩机→四通阀1→热水侧换热器→阀A节流→室外翅片换热器→四通阀2→压缩机.

②制冷模式:压缩机→四通阀1→四通阀2→室外翅片换热器→节流阀A→空调侧换热器→四通阀2→压缩机.

③制热模式:压缩机→四通阀1→四通阀2→空调侧换热器→节流→室外翅片换热器→四通阀2→压缩机.

④制冷+热水模式:压缩机→四通阀→热水侧换热器→节流→ 空调侧换热器→四通阀2→压缩机.

四、全热回收机组/三联供机组热水“零”能耗详细说明

1、热泵机组有三个换热器,两个为高效套管换热器,一个为翅片换热器。

2、三个换热器可任意搭配组成回路。运行制冷、制热、制热水先制热水模式,机组冷热源为空气源,运行制冷+制热水,机组在给室内降温的同时,

将室内的热量搬来制取生活热水,热水为完全免费。

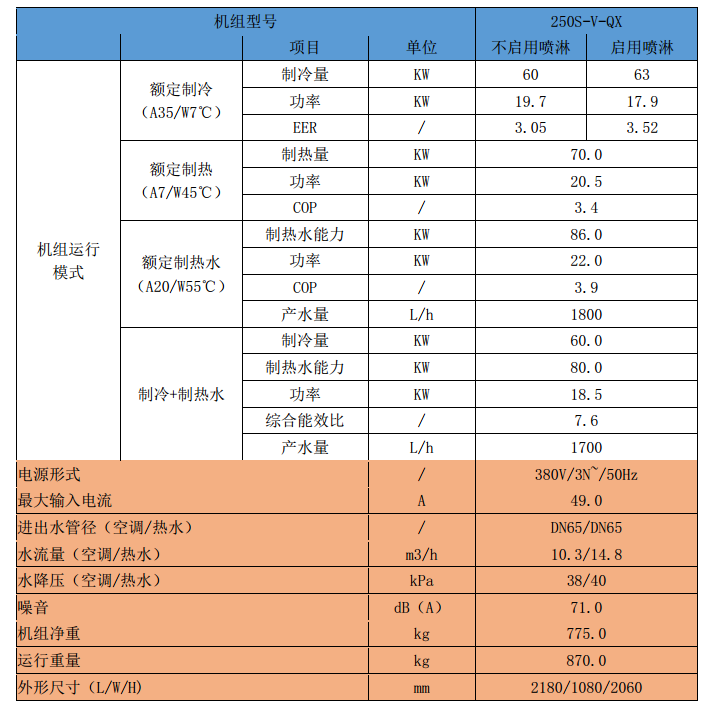

                  全热回收机组也叫三联供机组详细参数如下


由上表可知25匹全热回收三联机在单制冷模式下需要的制冷输入功率19.7KW,

此时的制冷量为60KW;当制冷兼全热回收热水模式时输入功率18.5KW,

此时的制冷量为60KW,制热水功率为80KW。

由此可知运行制冷+制热水模式,能实现房间制冷;同时全热回收提供几乎零能耗热水。

五、案例说明全热回收机组的节能数据

例:某酒店需要每天100吨55℃的热水及空调,在夏季制冷的同时制取热水使用全热回收机组,实现零能耗制取热水。节能分析如下:

1、需求热水量为100吨/天,在夏季进水15℃升温至55℃计算,则每天的热水负荷为:

Q = V•c•(tr-tl)/ 860(kcal/ kw.h)

 = 100×1000×(50-15)/ 860

≈4652 kw.h

式中:Q——热负荷量(kw.h)

V——热水量(L)

c——水的比热,取1kcal/(L•℃)

tr——热水温度(℃)

tl——冷水(自来水)温度(℃)

在夏季全热回收机组制热水能力为80kw,输入功率为18.5KW,则COP值为4.32;若夏季制冷时间为10h/天,加热100吨热水至指定温度则需要的机组数量为:

4652kw÷80 kw÷10h≈6 台。则耗能为:18.5kw× 6台 ×10h =1110kw

则全热回收机组省下的能耗为1110KW。

2、在夏季全热回收机组单制冷模式下制冷量为60kw,输入功率为19.7KW,则COP值为3.05;若使用空气源制冷机组COP值在3.5-3.6。若全热回收机组在纯制冷模式下,

达到和制冷机一样的COP值,则输入功率为60÷3.6=16.7KW。

3、全热回收机组在纯制冷模式下,相对于制冷机要达到同样的要求,需要多耗能3KW。

若夏季制冷时间为10h/天,则多耗能为:3kw×6×10h=180kw;因全热回收机组每天在夏季制冷的同时省下的能耗为1110KW,若空调运行10小时,

则节省能耗为:1110-180=930KW。

4、另外在智控系统中控制策略为:夏季当新风门、回风门和电动阀开启时用 PID 方式优先运行全热回收机组制冷,同时制取“零成本”生活热水;

当生活热水达到需求量和设定温度后,通过PID 方式停止全热回收机组运行并切换至冷暖模块机的纯制冷模式运行;并根据设定进回水温度来控制机组运行台数。

则全热回收机组在夏季制冷时省下的能耗为:930KW×120天=111600kw

综上所述:通过数据分析对比,和智控系统的控制策略,则空调制冷和制取热水的综合能耗会大大降低。

同时在考虑到初期投资成本问题时,使用方通常需要冷气、暖气、热水三项基本条件。如果不采用三联供机组采用普通的冷暖模块机+独立热水系统,

则需要在满足冷气、暖气的情况下再去购买安装一套热水系统来提供热水,而三联供机组则可以在夏季供冷的同时免费提供生活热水使用;

冬季热泵模式产生足量生活热水后,如若冷暖模块机不满足热负荷的情况下,全热回收机自动转换成制热模式。这在初期投资本上就会节省出独立热水系统的费用。

而运行成本更是普通的冷暖模块机+热水机模式在夏季要比三联供机组的运行费用整整多出一个单独的热水机系统的运行费用。

由上可知在100吨热水时三联供机组在夏季可节省出约111600kw电量,如果计算上初期热水机组系统的购买费用,这笔费用将大大提高!
